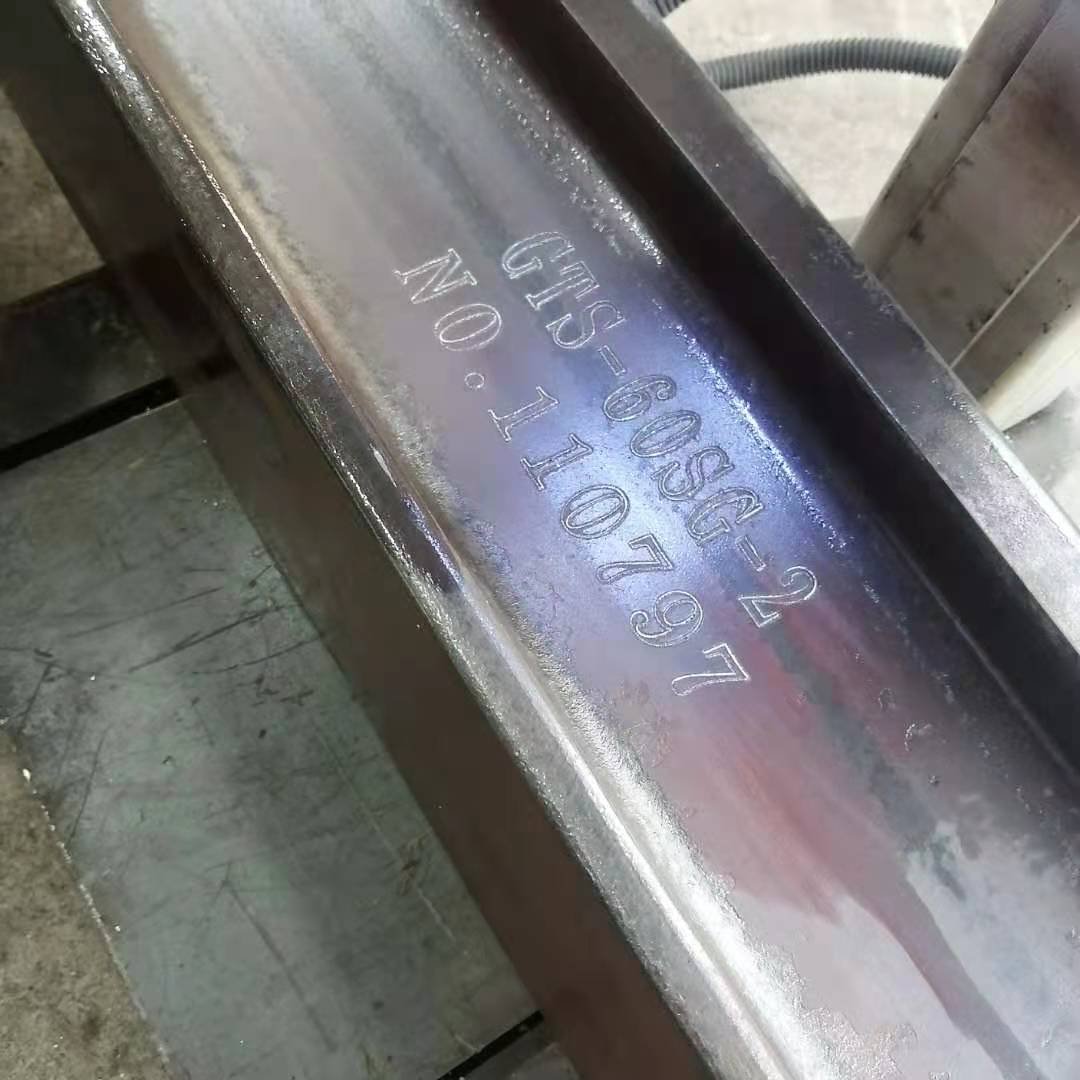

GTS-60SG雙軌探傷小車試塊 靜態試塊

GTS-60SG雙軌探傷小車試塊 靜態試塊

GTS-60SG雙軌探傷試塊是鋼軌超聲波探傷中常用的一種標準試塊，主要用于校準和測試探傷設備的性能，確保其對鋼軌內部缺陷（如裂紋、夾雜、氣孔等）的檢測準確性。以下是關于該試塊的關鍵信息：

1. 基本用途**

- **設備校準**：調整超聲波探傷儀的靈敏度、聲程、零點等參數。

- **性能驗證**：檢測探傷系統的分辨力、盲區、動態范圍等。

- **缺陷模擬**：通過人工缺陷（如橫孔、平底孔、槽等）模擬自然損傷，評估檢測能力。

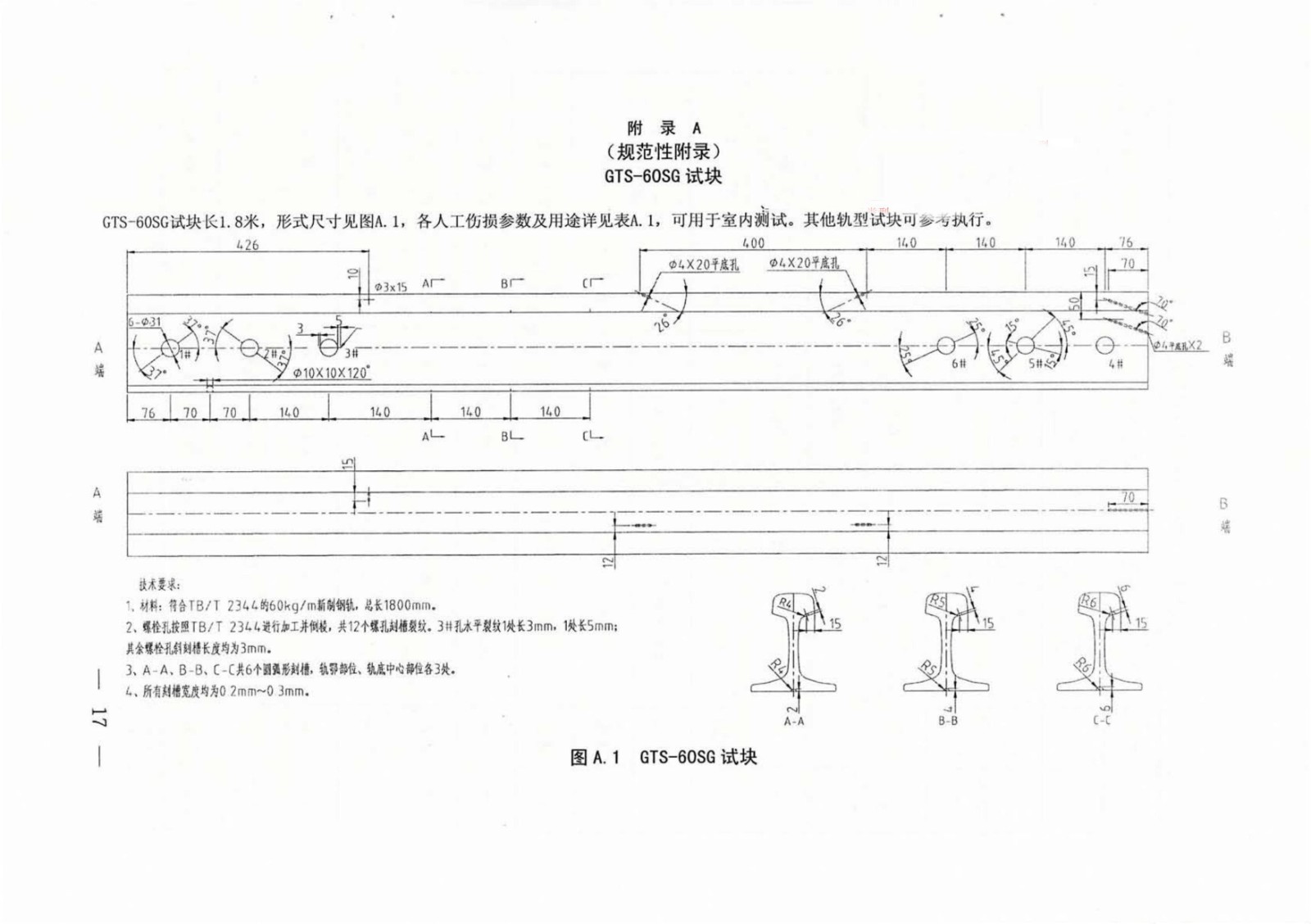

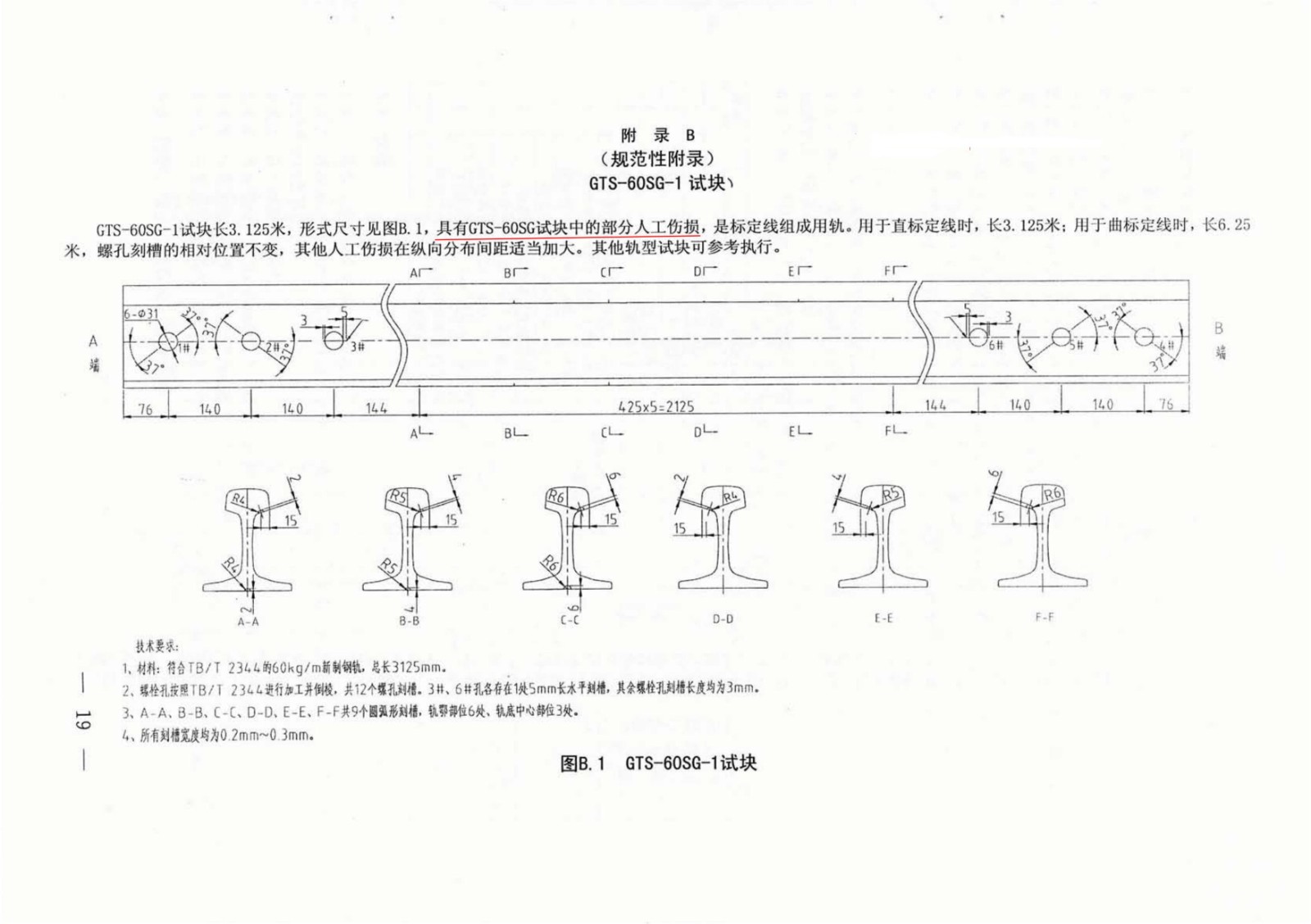

2. 主要結構特征**

- **雙軌設計**：包含兩條平行鋼軌截面，模擬實際雙軌線路場景。

- **人工缺陷類型**：

  - **橫孔**（不同直徑、深度）：檢測縱向缺陷靈敏度。

  - **平底孔或槽**：模擬橫向缺陷（如軌頭裂紋）。

  - **斜槽或斜面**：評估斜探頭性能。

- **材質**：與真實鋼軌一致（如U71Mn鋼），確保聲學特性匹配。

- **尺寸標記**：精確標注缺陷位置、深度，便于校準參考。

3. 典型參數（示例）**

- **試塊長度**：約500~1000mm（具體依型號而定）。

- **缺陷規格**：

  - 橫孔直徑：常見1.5mm、2mm、3mm等。

  - 平底孔深度：如5mm、10mm等。

  - 槽寬：0.5mm、1mm等。

- **適用標準**：符合TB/T 2340（中國鐵道行業標準）或EN 14677（歐洲標準）等。

 **4. 使用方法**

1. **探頭校準**：將探頭置于試塊特定位置，調整儀器使人工缺陷回波達到標準高度。

2. **靈敏度測試**：通過不同直徑橫孔確定檢測閾值。

3. **對比檢測**：與實際鋼軌檢測結果對比，驗證設備狀態。

---

### **5. 注意事項**

- **定期檢定**：試塊需定期送檢，確保人工缺陷尺寸精度。

- **防銹保養**：避免表面銹蝕影響聲波耦合。

- **匹配探頭**：根據檢測部位（軌頭、軌腰、軌底）選擇合適探頭（直探頭、斜探頭）。

---

如需更詳細的技術參數（如精確尺寸、缺陷分布圖），建議查閱廠家提供的試塊說明書或相關標準（如TB/T 2340-2012）。實際應用中需結合現場探傷規程操作。
